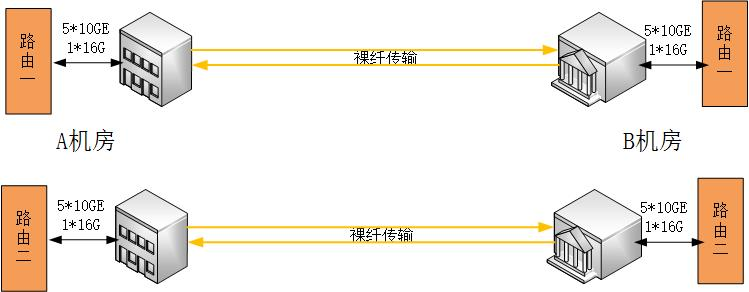

目前有需求5*10G和1*16G業務，從A點到B點雙向傳輸，基于存儲雙活系統，A、B點兩地機房的基礎數據，都做了容災備份，原數據和備份數據，互相保護，獨立光纜傳輸。
概念描述：存儲雙活
雙活為其中常見的一種災備方案，簡單理解為理解為兩臺設備一起干活，互為主備的。但必須要經過RPO和的RTO這兩個指標來做為衡量雙活的指標。RPO就就是當災難發生時可以承受丟失多少數據；而RTO就是當災難發生后可以承受的故障時間；換句話說，存儲雙活可以理解為當災難發生時，數據零丟失，業務也不會中斷。
根據以上RPO和RTO標準和客戶的需求，我們制定無限接近于RPO等于0，RTO也等于0的雙路由雙纖雙向的波分傳輸方案。

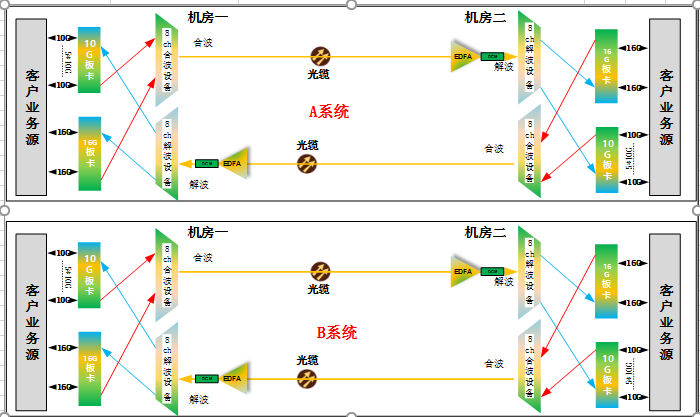

詳細路由圖：
說明：
| 序號 | 名稱 | 型號 | 規格參數 | 站點 | 合計 | |
| A | B | |||||
| 1 | 2U機框 | SOSN5800-II | 有源機箱，乳白色，2U8槽，支持雙電源1+1冗余保護，交直流可選 | 1 | 1 | 2 |
| 2 | 網管卡 | NMU | 網管板卡，支持SNMP/WEB/TELNET等方式。 | 1 | 1 | 2 |
| 3 | ?10G波轉板卡 | 10G OTU | 10G波分轉換板卡，DWDM，10G，40KM，單板卡支持4路雙向傳輸，客戶端單、多?？蛇x。配置8路雙向傳輸，含光模塊。 | 1 | 1 | 2 |
| 4 | ?10G波轉板卡 | 10G OTU | 10G波分轉換板卡，DWDM，10G，40KM，單板卡支持2路雙向傳輸，客戶端單、多模可選。配置1路雙向傳輸，含光模塊。 | 1 | 1 | 2 |
| 5 | 16G波轉板卡 | 16G OTU | 16G波分轉換板卡，DWDM，16G，支持1路16G的FC業務源接入雙向傳輸，含光模塊。 | 1 | 1 | 2 |
| 6 | 合波板卡 | ODM | 合波板卡，DWDM，支持12個DWDM波長的合波。LC接口 | 1 | 1 | 2 |
| 7 | 解波設備 | ODM | 解波板卡，DWDM，支持12個DWDM波長的解波。LC接口 | 1 | 1 | 2 |
| 8 | EDFA卡 | EDFA-PA | EDFA板卡，PA，支持DWDM波長放大，增益25db,最大輸出17dbm.LC接口 | 1 | 1 | 2 |
| 9 | 色散補償 | DCM | 色散補償設備，1U機架式，補償40KM。LC | 1 | 1 | 2 |
| 10 | 尾纖 | —— | 若干 | 1 | 1 | 2 |
| 總計 | 3U | 3U | ||||
備注：以上配置為單套配置的數量。
A、B兩地機房，距離在40KM至50KM之間，光纜損耗衰減在19dbm左右。4芯光纜，每套波分使用2芯光纜，此方案共建設2套波分，2套波分的傳輸相互獨立。
方案中采用我公司SOSN5800系列2U機箱，雙電源備份，交直流電源可選，電源是模塊化，可撥插。單臺機箱含8個槽位，可以插入8張業務板卡。A點機房，配置2塊10G OTU板卡，接入傳輸5路10GE業務（2塊板卡，還冗余了3路雙向業務的接口，后期擴容直接增加模塊即可）；1塊16G FC業務板卡，配置1路FC業務模塊（冗余了3路業務的接口，后期可直接增加光模塊來擴容）；1塊EDFA板卡，PA，增益25db，最大輸出17dbm。合、解波復用設備，方案中采用12波的DWDM系統，此次方案只需要6個波長，冗余了6個波長，后期可以在不更換、不斷業務的情況下擴容至12波業務傳輸，也可以直接使用40波的DWDM系統，擴容空間更大，成本稍微提高而已。配置的DCM設備，主要是針對16G的FC業務進行色散補償，16G系統的傳輸，光纜距離是多少，則需要補償多少公里的色散。此配置中以40KM為基準，需要根據后面調研實際的光纜長度而調整，若是50KM，則需要補償50KM色散。
B機房以及第二套路由的設備配置同上。不加累述。
光功率計算，只是理論值，僅做方案建設參考。實際施工以現場調研數據為準。
4芯光纜數據統一：40KM-50KM之間，光纜損耗約19dbm。
兩套波分數據一樣，以其中一個機房的傳輸為例：
A機房OTU波轉波卡，在接入6路業務后（5*10GE+1*16G），把業務波長轉化為DWDM波長，DWDM模塊接入到合波設備。設6個DWDM模塊發光功率都是0dbm。6個業務合波后總光功率約為+5dbm。合波后的光，經過40KM光纜衰減19dbm傳輸后，到達B機房光功率約為-14dbm。-14dbm的光接入到EDFA放大設備（接收靈敏度為-28dbm），增益25db。放大后的光功率約為+11dbm，接入色散，色散為40KM，產生損耗約4dbm。色散補償后的總光功率為+7dbm。接入解波設備，減去解波設備約3dbm的損耗，每路業務解波后的單波光功率約為-1dbm。
10G DWDM?模塊最小的接受靈敏度為-14dbm，16G FC模塊的接受靈敏度為-11dbm。解波后的單波光功率-1dbm。在接受范圍之內，傳輸成功。
